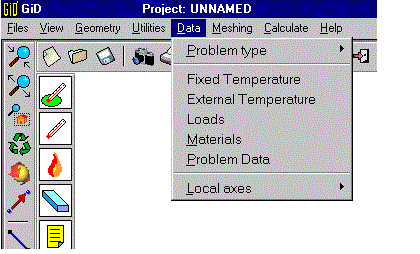

Las condiciones de contorno con GiD se imponen activando el menú "Data"

La condición de temepratura exterior se utiliza si se quiere tener en cuenta el efecto convectivo o de radiación provocado por el contacto con el medio exterior. Para imponer dicha condición se puede utilizar la opción "External Temperature" del menú "Data" o bien directamente mediante el icono que se indica en la figura.

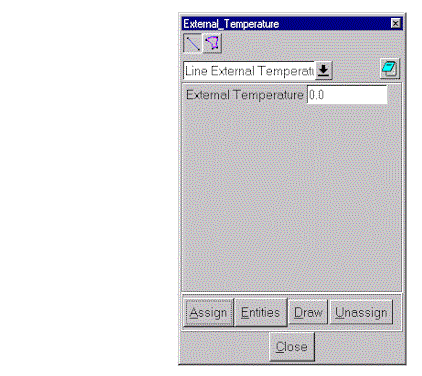

La temperatura exterior puede imponerse sobre líneas y superficies. Para aplicar esta condición sólo hace falta seleccionar sobre que tipo de entidad va a aplicarse, introducir el valor en el cuadro correspondiente (External Temperature) y asignarla a las partes del contorno que se desee.

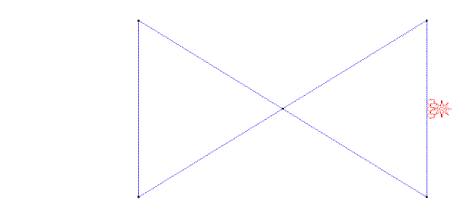

En la figura del costado puede verse la representación gráfica de esta condición aplicada sobre una línea del contorno.

Aplicar esta condición sobre una línea o superficie equivale a aplicarla a todos los nodos que se encuentran sobre ella.

En el caso de un problema tridimensional, esta condición no puede imponerse sobre líneas pertenecientes a un sólido ya que es necesario asociar dicha línea con una superficie y no con un volumen.

El programa tampoco permite prescribir un valor del flujo sobre un plano en el espacio (superficie) si se utilizan elementos cuadráticos.
