Las cargas térmicas y condiciones de contorno del problema a resolver pueden ser aplicadas sobre la geometría o la malla del problema. La diferencia entre ambos procedimientos radica en que al definir las condiciones sobre la geometría, cada vez que se genere una malla diferente sobre esta geometría, las condiciones se pasan a dicha malla de manera automática, mientras que al aplicarlas directamente sobre la malla, es obvio que al modificarla, dichas condiciones se perderán y habrá que introducirlas de nuevo.
Sobre la base de lo anterior, es conveniente aplicar las condiciones de contorno siempre sobre la geometría y no sobre la malla.
En primer lugar se tiene que elegir el tipo de condición que se quiere imponer. El programa Caltep2000 permite imponer diferentes condiciones de contorno:

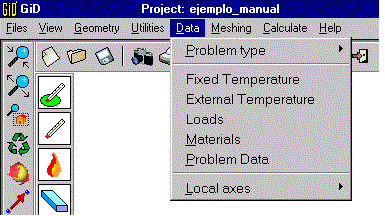

Todas estas condiciones pueden imponerse utilizando el menú "Data"
o bien seleccionando el correspondiente icono
 |
 |
 |
Una vez escogido el tipo de condición es necesario determinar sobre que tipo de entidades geométricas va a aplicarse (puntos, líneas, superficies o volúmenes).
Seleccionada la entidad geométrica, el tipo de condición y su valor, se debe asociar dicha definición con los elementos de la geometría a los cuales se desea asignar la condición definida anteriormente.
GiD cuenta con diferentes herramientas con objeto de visualizar las condiciones aplicadas, se recomienda hacer uso de dichas opciones a fin de evitar errores en el procedimiento de asignación de condiciones.
Para mayor información referirse al manual de GiD
Mediante un sencillo ejemplo se mostrarán los pasos a seguir para imponer una
determinada condición de contorno en el problema.
Supongamos que, por ejemplo, se desea prescribir una temperatura de valor 10 sobre
algunas de las líneas del controrno.

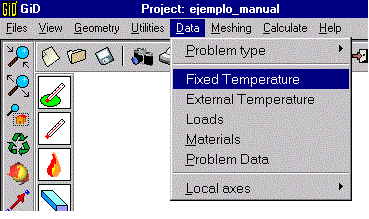

En primer lugar, se elige el tipo de condición que se quiere imponer; en este caso, "Fixed Temperature"
Una vez seleccionado el tipo de condición que va a imponerse, se tiene que
determinar sobre que entidades se va a aplicar.
A su vez, cada condición contiene información que el usuario debe

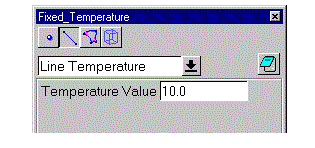

proporcionar como, en este caso, el valor de la temperatura.
Finalmente, sólo queda asignar la condición a las entidades geométricas que corresponda. Para ello se debe activar el botón Assign, situado en la parte inferior de la ventana de diálogo.
Después de escoger las líneas sobre las que queremos imponer el valor de la temperatura, se termina la asignación termina acivando el botón "Finish" que aparece en la misma ventana.
Siempre es posible verificar gráficamente las asignaciones realizadas mediante el botón "Draw", que permite visualizar las condiciones impuestas y sus valores sobre las entidades seleccionadas.
