La definición de la geometría es muy sencilla en este caso. Siguiendo las recomendaciones del manual de GiD, se han creado primeramente los nodos para proceder a la creación de las líneas que definen el contorno de la figura.

Finalmente se genera la superficie utilizando la opción de "NurbsSurface".

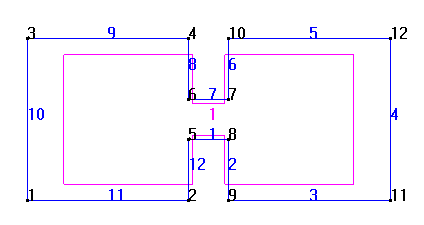

La numeración de todas las entidades geométricas se muestra en la siguiente figura.
