Lista de Comandos
En el presente capítulo se describe la lista completa de comandos referentes al módulo de cálculo EMANT magnetostática 2D. Quedan excluidos todas aquellas instrucciones intrínsecas al pre y postproceso de las simulaciones (capas, geometría, creación de malla y representación de resultados), que pueden encontrarse en el manual de GiD.
Los comandos se agrupan por menús. En el preproceso (menú
Data), se distingue: Problem Type, Conditions, Materials, Problem Data e Interval Data.Problem Type
Especifica el tipo de módulo de cálculo: en este caso debe seleccionarse
emant.Conditions
Condiciones de contorno (evolución del campo en los límites del dominio), carga (fuentes de corriente) o de postproceso (cálculo de integrales o exportación de datos).
Se asocian a puntos, líneas o superficies (
over points, lines, surfaces), que implica una asociación automática sobre la malla (over nodes, elements). Pueden asignarse las condiciones directamente sobre la malla, aunque no es aconsejable.Hay condiciones que pueden imponerse por valor (
Value) o nombre (Identifier):Cada condición lleva un símbolo asociado (
draw this condition, draw all conditions). Permite visualizar las condiciones de forma global y rápida.Potenciales
|
Descripción: |
Define el valor de la componente Z del potencial magnético. Valor nulo en un contorno obliga a las líneas de campo a ser paralelas. Si un contorno se mantiene SIN ningún tipo de condición, es equivalente a obligar a las líneas de campo a ser perpendiculares. |
||
|
Nombre |
Entidad |
Definición |

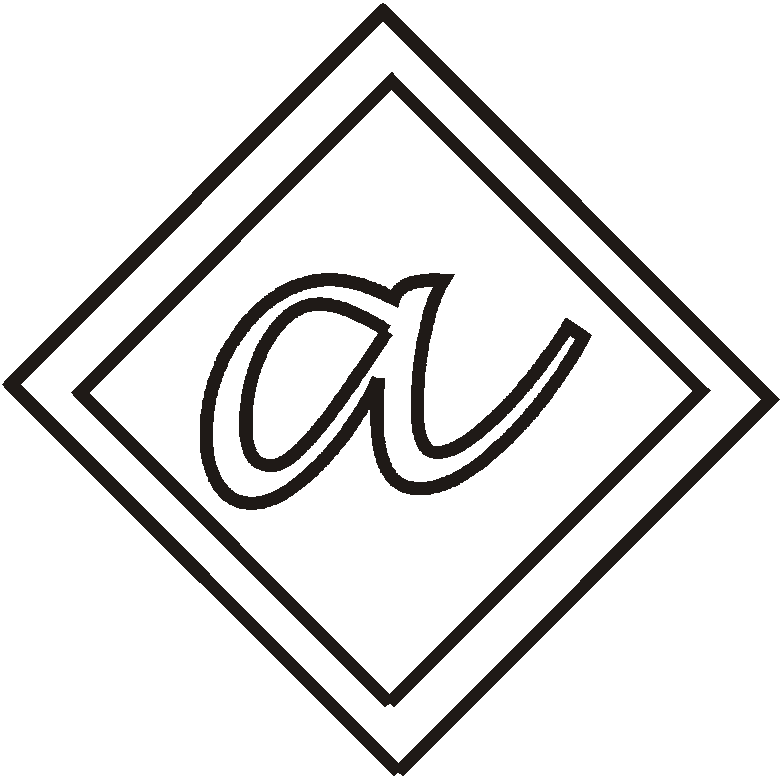

Símbolo |
|
Point-Potential |
Puntos (Nodos) |
Valor |
|
|
Identificador |
|||
|
Line-Potential |
Líneas (Nodos) |
Valor |
|
|
Identificador |
|||
|
Surface-Potential |
Superficies (Nodos) |
Valor |
|
|
Identificador |
|||
Fuentes de Corriente
|
Descripción: |
Define el valor de la corriente en un punto (filamentaria) o superficie (densidad). En función del valor asignado (positivo o negativo) le corresponde un símbolo, así como si se describe por identificador. |
|||
|
Nombre |
Entidad |
Definición |

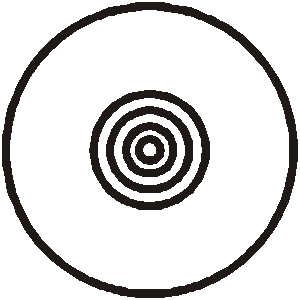

Símbolo |
|
|
Point-Current |
Puntos (Nodos) |
Valor |
|
|
|
Identificador |
|
|||
|
Surface-Current |
Superficies (Elementos) |
Valor |
|
|
|
Identificador |
|
|||
Espacio Abierto
|
Descripción: |
Define el contorno como abierto, es decir, con una evolución del campo conocida. Basta indicar si existe o no (Yes), aunque puede definirse la topología en el cuadro de diálogo de intervalos (lineal, cuadrática o cúbica, y el centro de radiación). |
||
|
Nombre |
Entidad |
Definición |

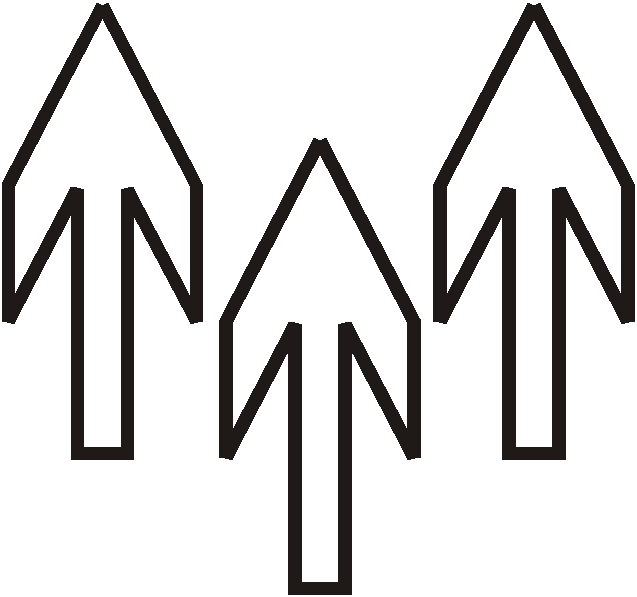

Símbolo |
|
Open-Line |
Líneas (Elementos) |
Yes |
|
Exportación de Datos
|
Descripción: |
Define el contorno cuyos datos (nodos, coordenadas, potencial magnético, densidad de flujo, intensidad de campo, imanación, permeabilidad y densidad de energía), serán escritos en un fichero ASCII adicional (nombre_problema.m) para su manipulación con otros programas de cálculo. |
||
|
Nombre |
Entidad |
Definición |
Símbolo |
|
Line-External |
Líneas (Nodos) |
Identifier |
|
Cálculo de Integrales
|
Descripción: |
Define la superficie sobre la que se calculará el valor integral de las magnitudes físicas (potencial magnético, densidad de flujo, intensidad de campo, imanación, permeabilidad y densidad de energía). Los resultados globales se escriben en el fichero ASCII nombre_problema.results.dat. |
||
|
Nombre |
Entidad |
Definición |
Símbolo |
|
Surface-Integral |
Superficies (Elementos) |
Identifier |
|
Materials
Las características magnetostáticas de los materiales se definen a través de sus valores de permeabilidad y coercitividad, separados en sus componentes X e Y (
XPermeability, YPermeability, XCoercitivity, YCoercitivity).Si el material es no lineal queda descrito por su curva BH (densidad de flujo magnético resultante al aplicarle cierta intensidad de campo magnético), que debe incluirse en un fichero en formato ASCII con las dos columnas de valores (
Bx(Hx) File, By(Hy) File ). En este caso los valores de permeabilidad sólo tienen efecto si la intensidad de campo queda fuera de los valores recogidos en la tabla.Problem Data
|
Unit System: |
Sistema de unidades: S.I. (Sistema Internacional), C.G.S. (centímetro-gramo-segundo) o User (definido por el usuario). |
|
Iterations GBC : |
Máximo número de iteraciones del algoritmo de resolución del sistema matricial lineal. Valores entre 10 y 16000, con 2000 por defecto. Admite especificar un número indefinido de ciclos ( infinity) si bien es poco recomendable. |
|
Max. Non Lineal Iterations : |
Máximo número de bucles sobre la resolución lineal del sistema de ecuaciones para obtener la convergencia sobre los materiales no lineales. Rango entre 2 y 800, siendo 15 el valor preestablecido. También admite especificar ' infinity'. |
|
Max. Error (%) : |
Máximo error permitido entre las curvas constitutivas de los materiales no lineales y la solución del potencial magnético obtenida. Valores permitidos entre 10-3 y 50. |
|
Velocity conver : |
Evolución del cambio en las características de los materiales no lineales como función de soluciones parciales obtenidas. Valores permitidos entre 10-2 y 1, por defecto vale 0,5. |
|
Epsilon : |
Umbral mínimo que define la resolución de cálculo para el algoritmo de resolución matricial (cero virtual). Admite valores entre 10-50 y 10-3, siendo el número por defecto 10-12. |
|
Title : |
Texto que define el problema. |
Interval Data
Infinit Condition
: tipo de variación radial del potencial magnético en el infinito: lineal, cuadrática o cúbica (Linear, Quadratic, Cubic). La opción por defecto es la cuadrática.X/Y Coordenate
: centro geométrico que se tomará para la definición de infinito. Por defecto se encuentra en el origen de coordenadas.Variables
: número de variables definidas por el usuario.Values
: tabla que indica la correspondencia entre las variables definidas por el usuario y su valor.En la etapa de postproceso basta señalar que el programa tiene la capacidad de representar las magnitudes físicas: densidad de energía (
Energy Ds.), Potencial Magnético (Potential), densidad de flujo magnético (Dens. Flux), Intensidad de Campo (Magn. Field), imanación (Magnetizt.), permeabilidad (Permeabil.).|
