Opciones Avanzadas de EMANT
A continuación se expone la descripción de los dos comandos adicionales de postproceso (integración y exportación de datos), la discusión sobre el dimensionamiento del problema (sistemas de unidades) y el uso de variables para simulaciones con múltiples condiciones de carga (intervalos).
Integrales
EMANT genera los valores de las magnitudes físicas punto a punto de la geometría. Para obtener el valor integral, basta indicarlo como condición.
|

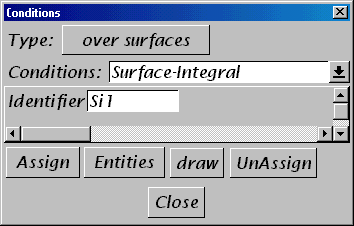

En el menú Data-Conditions, tal y como se indican las condiciones de contorno o carga, pueden asociarse etiquetas a superficies.La condición se denomina Surface-Integral y debe imponerse, como las anteriores, antes de realizar la creación de la malla del modelo. |
|
|
Un ejemplo simple de uso es el cálculo del flujo abarcado por un circuito de corriente, para el cálculo de la inductancia asociada. Estos resultados se almacenan en el subdirectorio del problema con la extensión .results.dat.Se listan valores para el potencial, intensidad de campo, densidad de flujo magnético, imanación, permeabilidad y densidad de energía. En magnitudes vectoriales se muestra cada componente. |
FILE: C:\EMANTW~1\MAG2DT\MOTOR.GID\motor E M A N T - INTEGRATION RESULTS Magnetostatic 2D Traslacional CIMNE SURFACE INTEGRALS---------------------- RESULTS FOR INTERVAL 0001 INTEGRAL OVER SURFACE Si1 POTENTIAL: -0.557496E-09 MAGNETIC FIELD X: 0.132731E+01 MAGNETIC FIELD Y: 0.343249E+00 MAGNETIC FIELD MODUL: 0.226583E+02 FLUX DENSITY X: 0.615347E-05 FLUX DENSITY Y: 0.164248E-05 FLUX DENSITY MODUL: 0.112048E-02 MAGNETITZATIÓN X: -0.132731E+01 MAGNETITZATIÓN Y: -0.343247E+00 MAGNETITZATIÓN MODUL: 0.226573E+02 PERMEABILITY X: 0.366491E-05 PERMEABILITY Y: 0.366491E-05 PERMEABILITY MODUL: 0.518297E-05 ENERGY DENSITY: 0.128662E+01 |
|
