Geometría

La geometría se ha dividido en seis subapartados: bobinas, aire, carcasa, imanes, núcleo y entrehierro, dado que su generación comporta un gran número de comandos.

Bobinas

La geometría se ha dividido en seis subapartados: bobinas, aire, carcasa, imanes, núcleo y entrehierro, dado que su generación comporta un gran número de comandos.

En la ventana de capas (Layers) se selecciona fases y se pulsa Layer To use. Será la capa sobre la que se crearán las superficies correspondientes a las bobinas.

(msup)

Utilities

Graphical

Coordinates window

Se abre la ventana Enter points que permite escribir las coordenadas de los puntos cómodamente.

menú derecho (mder)

Geometry

Create

Point

A continuación debe introducirse el siguiente conjunto de puntos en las casillas x y z e ir pulsando Accept para cada terna:

El comando Zoom Frame escala el dibujo de acuerdo con el tamaño de la ventana principal. Se encuentra en el menú contextual, en el derecho (View) o bien con el icono

Si se desea emplear puntos existentes debe estar activa la opción 'Join' que hace el cursor cuadrado. Si se desea crear nuevos puntos, entonces debe activarse 'NoJoin' (cursor en cruz).

0.0207

0.0217

0.022251

0.0236

0.0313

0.031793

0.0321

0.0015

0.0015

0.002879

0.0035

0.0043

0.003993

0.0035

0.0

0.0

0.0

0.0

0.0

0.0

0.0

Mediante escape escape (menú derecho o contextual) se accede al nivel superior de Geometría. Los puntos se unen con líneas:

(mder)

Geometry

Create

Line

Join

Seleccionando en primer lugar (1,2), pulsar escape y repitiendo la operación con (4,5).

Para visualizar la numeración de los puntos, debe volverse al menú derecho inicial (pulsando escape) y activar:

View

Label

Points

La forma de dibujar curvas es similar, pero con tres puntos: (mder)

Geometry

Create

Arc

Join

Seleccionando a continuación la terna (2,3,4) asegurando en todos los casos que la opción 'Join' está activa (el cursor en forma cuadrada). La operación debe repetirse, tras pulsar escape, con los puntos (7,6,5).

El uso de escape para ascender en la estructura jerárquica de los menús no siempre es necesario. Sin embargo, para el presente tutorial garantiza un mayor control de los puntos de referencia.

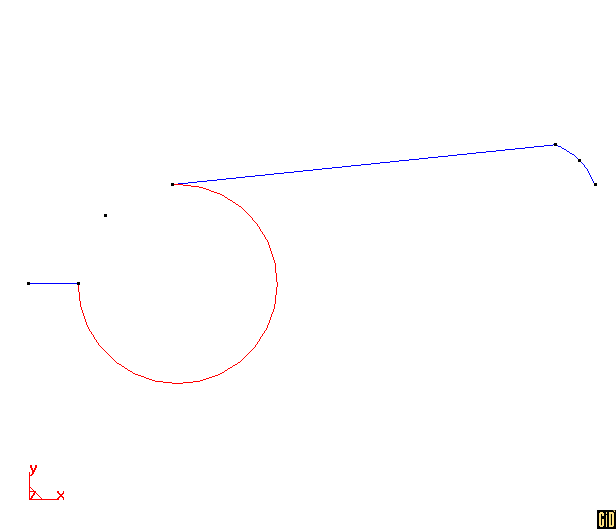

La curva no es correcta (los puntos se sañalan según el sentido horario).

Para corregirlo, tras pulsar escape:

(mder)

Geometry

Edit

SwapArc

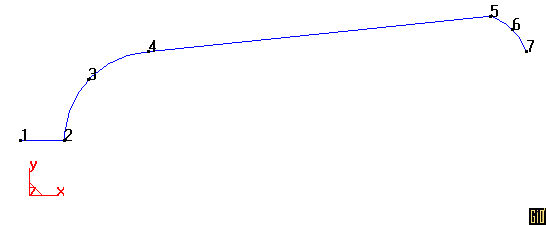

Numeración de puntos

debe seleccionarse el arco recién creado (número 3), confirmar la operación Yes y pulsar escape.

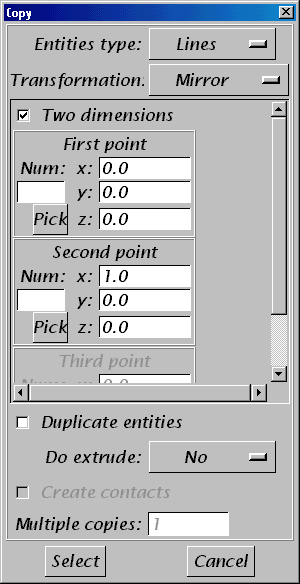

A continuación se aplica la herramienta de copiado simétrico sobre líneas: (msup)

Utilities

Copy

seleccionando la opción Lines, Mirror, activar Two dimensions y que los puntos que señalan el eje de simetría sean el (0,0,0) y (1,0,0). Mediante la casilla Select se marcan las líneas 1, 2, 3 y 4 (es decir, todas las dibujadas).

Se generan dos líneas más: (mder)

Geometry

Create

Line

Join

para las parejas de puntos 7 y 12, así como 2 y 9.

escape escape

Para generar la superficie que representa cada fase:

Geometry (mder)

Create

Planarsurface

Y seleccionar las líneas 2, 3, 4, 6, 7, 8, 9 y 10.

escape escape

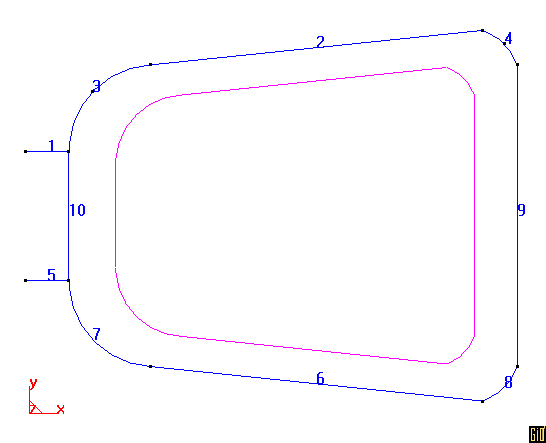

Numeración de las líneas

Generar las 11 restantes puede hacerse de forma simple mediante el cuadro de diálogo Copy:

(msup)

Utilities

Copy

Debe seleccionarse la opción Surfaces, Rotation, activar Two dimensions, que el First point sea (0,0,0), Angle 30, y la opción de Multiple copies marque 11. Mediante Select se pulsa sobre la superficie creada, con lo que aparece la estructura completa.

Se repite la misma operación pero para Lines seleccionando las líneas 1 y 5 (no repetidas).

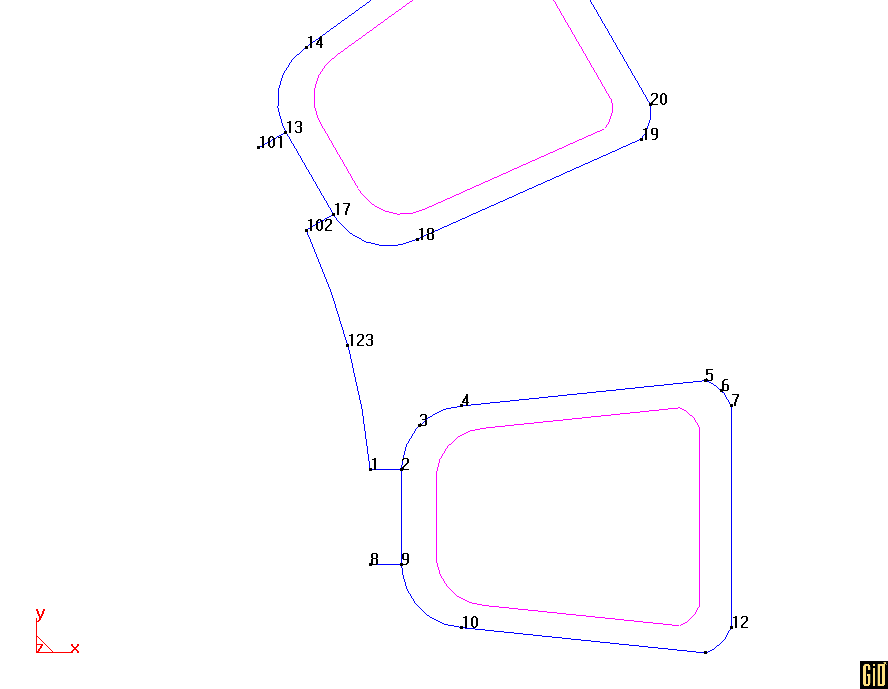

Enlace entre las fases

Para unir las fases basta crear un nuevo punto y arco:

Geometry (mder)

Create

Point

y escribir la terna (.02,.0054,0.00000), en la línea de comandos o en la ventana Coordinates window.

Geometry (mder)

Create

Arc

Join

Seleccionando los puntos 1, 123 y 102, es decir, los dos extremos y el punto recién creado.

La opción de multiplicación radial: (msup)

Utilities

Copy

opción Lines, Rotation, activar Two dimensions, que el First point sea (0,0,0), Angle 30, y la opción de Multiple copies marque 11. Mediante Select se pulsa sobre la línea recién creada.

escape escape
