Imposición de Condiciones de Contorno
|

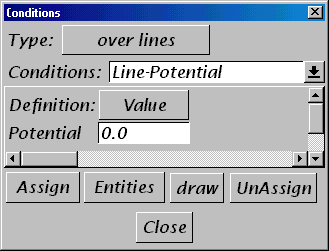

Se activan (On) todas las capas en Layers (msup) Data Conditions Con lo que se abre la ventana Conditions y seleccionando en Type la opción over lines y en Conditions: Line-Potential (asignación de potencial sobre líneas). La definición es por valor (Value) y potencial nulo (Potential 0) |
|
|
Con Assign se aplica sobre las curvas 134 y 136 (límites del dominio: aire que rodea el motor). Si en draw se selecciona Colors puede visualizarse la condición recién creada. Por el tipo de problema, el campo debe estar confinado en el interior del dominio (la dispersión de flujo más allá de la carcasa debe ser despreciable), por lo que se ha seleccionado la condición de potencial nulo. |
|
En el caso de desconocer la verdadera magnitud de la dispersión, una alternativa es el empleo de las condiciones de espacio abierto o infinito (
Open-Line).Establecimiento de las Condiciones de Carga
|

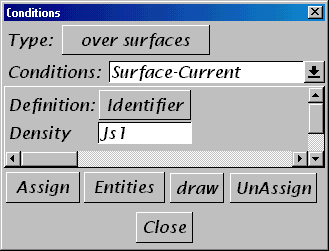

Se desactivan (Off) todas las capas en la ventana Layers excepto fases (msup) Data Conditions Se selecciona en Type la opción over surfaces y en Conditions: Surface-Current (asignación de densidades de corriente). En este caso se hace a través de variables que permitan definir diferentes casos de carga: (Definition: Identifier, Density: Js1). |
|
|
|
Con Assign se toman las superficies 1, 12, 11 y 10 que se corresponden con las bobinas situadas a las 3, 4, 5 y 6 del sentido horario.Del mismo modo se procede con otra variable ( Density: Js2) sobre las supercicies 7, 6, 5 y 4 (bobinas situadas a las 9, 10, 11 y 12 según el sentido horario). |
|
|
En
draw también puede seleccionarse draw - condition field, separando el tipo de asignación que se ha realizado sobre cada superficie, ya sea desde el punto de vista de Definition (Identifier) o de su Density (Js1, Js2). Sucede lo mismo con Draw - Colors field, pero mediante tonalidades.|
