Meshing
(msup)Generate
Al activar '

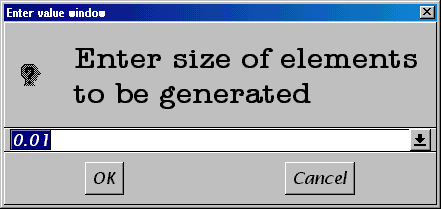

Generate' se abre un cuadro de diálogo que pregunta por el tamaño medio de los elementos. Basta pulsar 'OK', es decir, tomar el valor por defecto.
Creación de Malla
Meshing (msup)Generate Al activar ' Generate' se abre un cuadro de diálogo que pregunta por el tamaño medio de los elementos. Basta pulsar 'OK', es decir, tomar el valor por defecto. |
|
|
A continuación aparece otro cuadro de diálogo 'Progress in meshing' con la evolución en la creación de la malla.La finalización del proceso se indica mediante otro mensaje 'Mesh Generated. To see it use command 'meshview' '.Como ya se ha indicado anteriormente, los detalles sobre la creación de la malla pueden consultarse en el manual de GiD. |
|
|
|
Para visualizar la malla : (msup)Meshing Meshview
Para representar la malla distinguiendo las capas, basta aplicar el render con la opción Flat lighting (menú contextual, usando el botón derecho del ratón). |
|
|
Notas sobre posibles modificaciones a realizar ANTES o DESPUÉS de la creación de la malla
La creación de la malla supone la definición de los puntos sobre los que se calcularán todas las magnitudes físicas. En el momento de su creación es cuando se establecen las características del problema: desde la geometría hasta las condiciones de contorno.
Existen situaciones en que interesa mantener la discretización ya realizada ya sea para ahorrar tiempo o para comparar diferentes casos sobre los mismos puntos de cálculo.
|
|

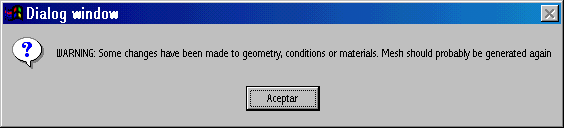

El programa muestra un mensaje cuando detecta la necesidad de volver a crear la malla. Para evitarlo, se presenta a continuación una lista de las modificaciones que pueden hacerse sin necesidad de regenerarla. En cualquier caso, la manera más simple de comprobar esta necesidad es visualizando materiales o condiciones directamente sobre la malla (de la manera habitual tras activar
meshview).|
|
|
|
Condiciones Line-External |
Condiciones Surface-Current |
Sobre los materiales, pueden modificarse sus características (redefiniendo permeabilidades, coercitividades o ficheros no lineales), pero no cambiar la asignación ni añadir nuevos o eliminar antiguos. En caso contrario, debe regenerarse la malla.
Sobre las condiciones, sólo aquellas definidas por etiqueta (
Identifier) pueden modificarse (cambiando el valor de su variable correspondiente, caso de Js1 y Js2).Para las líneas o superficies correspondientes a la exportación de datos y cálculo integral (
Line-External, Surface-Integral) debe repetirse el mallado.Las coordenadas y tipo de condición de infinito
(Open-Line) pueden modificarse sin necesidad de regenerar la malla, pero no el contorno sobre el que se aplica.|
