Delimitación de Áreas para Cálculo de Integrales

Data (msup)

Conditions

Finalmente se definen condiciones sobre superficies (Type: over surfaces) para calcular integrales: Conditions: Surface-Integral, mediante etiquetas (Identifier).

Se define cada componente del motor por separado: rotor, estátor, etc mediante la activación/desactivación de capas.

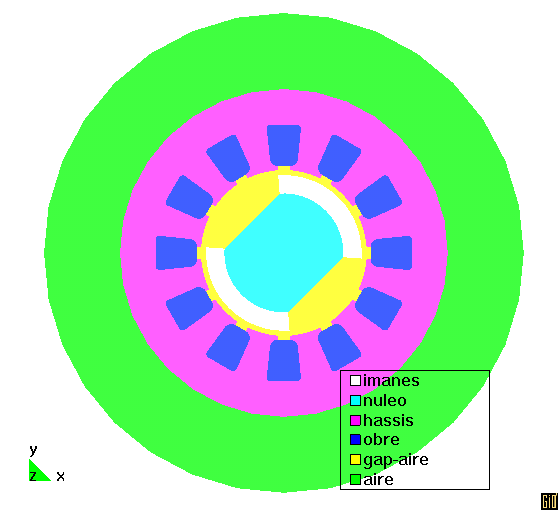

Se desactivan todas las capas excepto aire y se asigna la superficie (número 13) que la representa en conditions Surface-Integral con la etiqueta aire.

Se procede igual con cada capa:

Se desactivan todas las capas excepto gap_aire y se identifica la superficie (18) con la etiqueta gap-aire.

Las corrientes son perpendiculares al plano XY

Todas las capas desactivadas excepto cobre y se identifican las superficies (1 a 12) con la etiqueta cobre.

Todas las capas desactivadas excepto chassis y se identifica la superficie (14) con la etiqueta chassis.

Todas las capas desactivadas excepto nucleo_rotor que asocia la superficie (17) con la etiqueta nucleo.

Todas las capas desactivadas salvo iman_rotor que asocia las superficies (15, 16) y la etiqueta imanes.

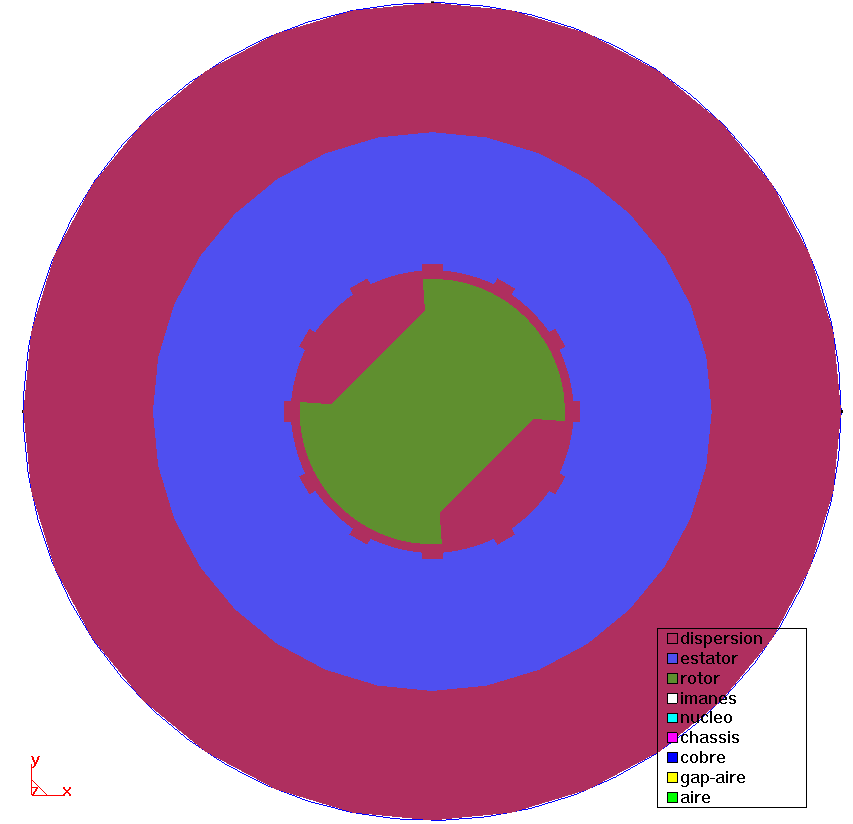

Exactamente lo mismo para cada grupo de piezas: dispersión agrupando el aire, rotor con el núcleo e imanes y estator que incluye el chassis y cobre.

Todas las capas desactivadas salvo aire y gap_aire asociando las superficies (13 y 18) a la etiqueta dispersion.

Todas las capas desactivadas salvo nucleo_rotor y iman_rotor asociando las superficies (15, 16 y 17) a la etiqueta rotor.

Todas las capas desactivadas salvo cobre y chassis asociando las superficies (1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 y 14) a la etiqueta estator.

Finalmente, un cómputo global de la energía del sistema agrupando todas las superficies con la etiqueta dominio.

Todas las capas activadas asociando todas las superficies a la etiqueta dominio.
