Asignación de Materiales
|
Se desactivan ( Off) todas las capas en la ventana Layers excepto gap_aire y aire. (msup)Data Materials Con lo que se abre la ventana Materials donde se pulsa sobre la casilla Materials para acceder al aire (Air).Con Assign-Surfaces se seleccionan las superficies 13 y 18: aire exterior al motor y entrehierro entre rotor y estátor. |
|
|
Durante el proceso de asignación de materiales, se mantienen abiertas en todo momento las ventanas Layers y Materials.Se repite la operación desactivando las capas gap_aire, aire y activando (On) la capa fases. (msup) |
|
|
Teniendo presente el material Air en la ventana de materiales, se escribe Cu en la casilla New Material y se pulsa Accept Data. Se ha generado un nuevo material (el cobre, aunque con las mismas características magnéticas que el aire.Se seleccionan las superficies a las que corresponde el cobre (las fases del motor: 1 a 12) que coinciden con las visualizadas (si la única capa activa es la de fases).Se activa la capa iman_rotor y desactiva fases.En la ventana de Materials, en New Material se escribe Iman, en XPermeability se introduce el valor 1.3823007e-6, en YPermeability también se escribe 1.3823007e-6, a XCoercitivity corresponde 212132 del mismo modo que a YCoercitivity. Los datos se confirman con Accept Data.Las superficies correspondientes a los imanes son la 15 y 16. |
|
|
En este caso Iman está imanado a 45º, de acuerdo con sus valores de coercitividad. |
|

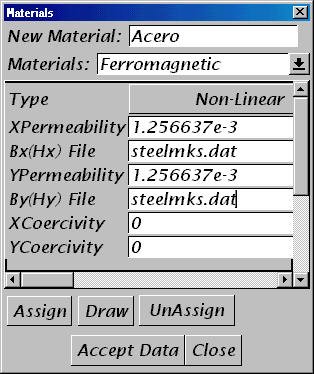

Se activan las capas nucleo_rotor y chassis y desactiva la capa iman_rotor.En este caso el material tiene características no lineales. Se define por la curva BH del acero. Para introducir sus datos debe seleccionarse una plantilla de material no lineal (por ejemplo Ferromagnetic) y en New Material escribir Acero, en XPermeability se introduce el valor 1.256637e-3, en YPermeability también se escribe 1.256637e-3, a XCoercitivity e YCoercitivity corresponde 0. En los apartados Bx(Hx) File y By(Hy) File debe apuntarse steelmks.dat. Los datos se confirman con Accept Data.Las superficies sobre las que se asigna Acero son la 14 y 17. |
Si se desea comprobar la asignación realizada, pulsando Draw en su opción all materials, la geometría se muestra coloreada en función de los materiales asociados. |
|
